Один из самых главных страхов заказчика, передающего на производство чертеж крупной и дорогостоящей детали, — это сомнение: «А сделают ли точно?». Неточность всего в полмиллиметра на критическом размере может привести к невозможности сборки всего узла, простоям и серьезным финансовым потерям. Именно поэтому современный контроль качества фрезеровки — это не просто формальность, а сложный технологический процесс, гарантирующий 100%-ное соответствие готового изделия конструкторской документации. В этой статье мы подробно разберем, с помощью какого высокоточного оборудования выполняется измерение крупных деталей и как это обеспечивает полную уверенность в результате.
Почему ручного инструмента недостаточно? Ограничения для крупных форматов

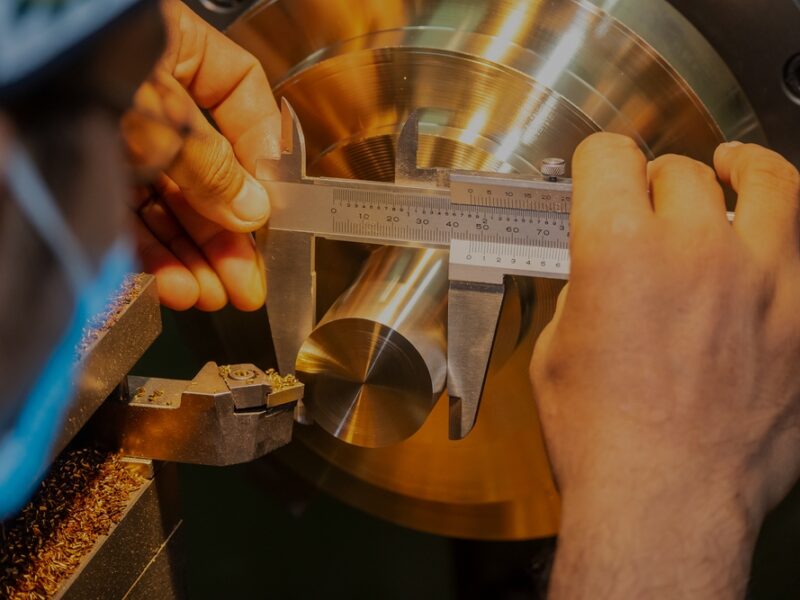

Использование штангенциркулей, микрометров и ручных шаблонов для контроля качества крупногабаритных деталей имеет серьезные недостатки:
- Низкая скорость: Обмер детали длиной в несколько метров занимает часы, что экономически невыгодно.
- Риск человеческой ошибки: Велика вероятность погрешности при считывании показаний и переносе размеров.
- Невозможность измерения сложной геометрии: Руками невозможно точно проверить соблюдение сложных контуров, отверстий, расположенных в трех плоскостях, и свободных форм (3D-поверхностей).
- Отсутствие объективных цифровых данных: Нет электронного протокола, который можно приложить к паспорту изделия.
Для преодоления этих limitations применяется специализированное метрологическое оборудование.
Координатно-измерительная машина (КИМ): эталон точности для сложных измерений
Координатно-измерительная машина (КИМ) — это высокоточный прибор, который с помощью щупа определяет пространственные координаты точек на поверхности детали. Для крупногабаритных изделий используются портальные или мостовые КИМ с большими размерами рабочей зоны.
Как это работает для контроля качества фрезеровки?
- Готовая деталь размещается в рабочей зоне КИМ.
- Оператор запускает программу, которая в автоматическом режиме подводит щуп к заданным точкам на детали.
- Система сравнивает реальные координаты точек с идеальной 3D-моделью, загруженной из CAD-системы.
- Формируется детальный протокол измерений в виде карты отклонений, где наглядно видно, где и насколько реальная деталь отклоняется от чертежа.
Преимущества КИМ:
- Высокая точность: Погрешность измерений составляет микронны.
- Автоматизация: Исключается человеческий фактор.
- Полная документация: Протокол измерения — это неоспоримое доказательство качества.
Лазерный трекер: мобильность и точность для самых больших деталей
Когда размеры детали исчисляются десятками метров (например, элементы каркасов зданий или крупных промышленных установок), на помощь приходит лазерный трекер. Это портативный прибор, который с помощью лазерного луча измеряет положение отражателя (целевого зеркала), который перемещают по поверхности детали.
Преимущества лазерного трекера для измерения крупных деталей:
- Мобильность: Трекер можно доставить и установить прямо в цеху или на месте сборки конструкции.
- Измерение на огромных расстояниях: Рабочий диапазон может достигать 100 и более метров.
- Высокая скорость сканирования: Позволяет быстро проверить геометрию всей конструкции.
Лазерный трекер идеально подходит для контроля соосности отверстий, прямолинейности длинных направляющих и общей геометрии сварных конструкций после фрезеровки.
3D-сканирование: полная цифровая копия детали
Самый прогрессивный метод контроля — это 3D-сканирование. Сканер с высокой скоростью снимает с поверхности детали сотни тысяч точек, создавая ее точную цифровую копию (так называемое «облако точек»).
Как применяется в контроле качества?
Полученное «облако точек» специальное программное обеспечение накладывает на исходную 3D-модель детали. Программа автоматически строит карту цветовых отклонений, где:
- Зеленый цвет — зона в пределах допуска.
- Красный/синий цвет — зоны, где деталь вышла за границы допустимых отклонений.
Этот метод не требует программирования, как КИМ, и дает самую наглядную картину качества изготовления, особенно для деталей со сложной свободной формой.
Многоуровневая система контроля качества на производстве
Надежный производитель не ограничивается одним финальным измерением. Контроль качества фрезеровки включает несколько этапов:
- Входной контроль заготовки: Проверка геометрии и материала перед началом обработки.
- Операционный контроль: Проверка ключевых размеров непосредственно в процессе фрезеровки, чтобы своевременно вносить коррективы.
- Приемочный контроль: Итоговое проведение измерения крупных деталей с помощью КИМ, трекера или 3D-сканера и составление официального протокола.
Заключение: точность, подтвержденная цифрами
Современное метрологическое оборудование — это не роскошь, а стандарт для ответственного производства. Использование координатно-измерительной машины (КИМ), лазерного трекера и 3D-сканирования полностью снимает вопрос «а сделают ли точно?».
Эти технологии превращают контроль качества из субъективной оценки в объективный цифровой анализ, результаты которого ясны и прозрачны для заказчика. Протоколы измерений являются гарантийным документом, подтверждающим, что изготовленная крупногабаритная деталь полностью соответствует вашему чертежу и готова к выполнению своих функций в самой ответственной конструкции. Доверяйте только тем производителям, кто может предоставить такие доказательства качества.
