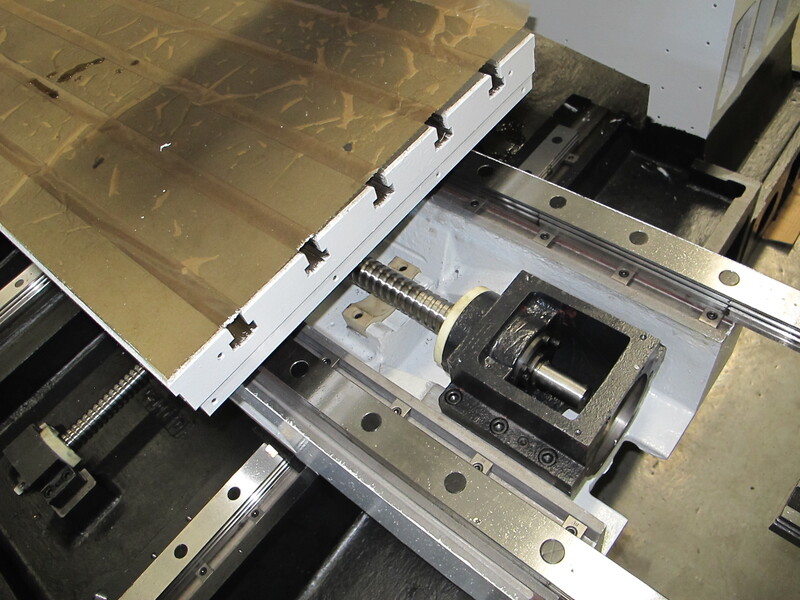

Профильные направляющие — важный элемент прецизионного оборудования, от которого напрямую зависит точность, плавность и долговечность работы механизмов. Чаще всего они используются в станках с ЧПУ, автоматизированных линиях, 3D-принтерах, медицинском и упаковочном оборудовании. Но чтобы система работала эффективно, необходимо правильно выбрать направляющую с учётом технических требований, типа нагрузки и условий эксплуатации.
Основные параметры, на которые стоит обратить внимание
1. Размер и типоразмер направляющей
Профильные направляющие классифицируются по типоразмеру — ширине, высоте и диаметру шариков, которые обеспечивают перемещение каретки. Наиболее распространённые размеры варьируются от 15 мм до 55 мм и более.
-
Для легких нагрузок (3D-принтеры, настольные ЧПУ): направляющие 15–20 мм.
-
Для средних нагрузок (гравировальные станки, упаковочное оборудование): 25–30 мм.
-
Для тяжёлых условий (металлообработка, автоматизированные линии): от 35 мм и выше.
Правильно подобранный типоразмер обеспечивает не только надёжную работу, но и равномерное распределение нагрузки без деформации.
2. Тип нагрузки
Направляющие воспринимают три основных типа нагрузок:
-
Радиальная нагрузка — действует перпендикулярно направляющей, самая распространённая.
-
Осевые нагрузки — направлены вдоль направляющей, важны при горизонтальных и наклонных установках.
-
Моментные нагрузки — возникают при несимметричном расположении центра тяжести.
Если ваша конструкция предполагает сложные нагрузки или высокие вибрации, рекомендуется выбирать каретки с удлинённой базой (например, типы HGH или HGW у HIWIN), которые лучше справляются с моментами и нагрузкой на перекос.
3. Условия эксплуатации
Важно учесть:
-
Температурный режим. Большинство стандартных направляющих работают в диапазоне от -10°C до +80°C. При более высоких температурах требуется специальная термостойкая смазка или каретки с термообработкой.
-
Влажность и пыль. В условиях высокой загрязнённости важно использовать направляющие с пыльниками и дополнительными уплотнителями.
-
Частота работы. Для оборудования с высокой цикличностью работы следует выбирать модели с увеличенным сроком службы и возможностью централизованной подачи смазки.
4. Точность и класс преднатяга
Профильные направляющие могут иметь различную точность изготовления — от стандартной (N) до высокой (H, P, SP). Для обычных механических задач достаточно стандартной точности, но если речь идёт о координатных измерительных машинах или лазерных установках — лучше выбрать каретки с высокой или суперточной обработкой.
Преднатяг влияет на жёсткость системы и отсутствие люфтов:
-
Без преднатяга (Z0) — для лёгких и плавных перемещений.
-
Средний преднатяг (Z1–Z2) — для оборудования с повышенными требованиями к точности.
-
Повышенный преднатяг (Z3) — для тяжёлых машин с вибрацией и высокими нагрузками.
5. Производитель и совместимость
Оригинальные направляющие от брендов HIWIN, THK, Bosch Rexroth, PMI и аналогичных компаний гарантируют соответствие заявленным характеристикам. Также на рынке доступны качественные аналоги, совместимые с популярными типами направляющих, что может быть выгодным решением при ограниченном бюджете.
Важно: направляющая и каретка должны быть совместимы по серии и точности. Например, направляющая HIWIN HG20 должна использоваться с каретками HGW20 или HGH20.
Рекомендации при выборе
-
Определите габариты и вес перемещаемой конструкции. Это поможет подобрать нужный типоразмер и число направляющих.
-
Рассчитайте тип и величину нагрузки. Лучше сделать небольшой запас прочности (около 20–30%).
-
Учитывайте среду эксплуатации. Для агрессивных условий выбирайте модели с защитой и антикоррозийным покрытием.
-
Выбирайте проверенного поставщика. Это снизит риск покупки подделки или бракованной продукции.
-
Обратитесь за консультацией. Хорошие поставщики предлагают техническое сопровождение и помощь в подборе.
Почему стоит довериться профессионалам?
Если вы не уверены в правильном выборе направляющей, обратитесь к специалистам. Наша компания предлагает комплексный подбор профильных шариковых направляющих по вашим техническим задачам, поставку оригинальных изделий HIWIN и качественных аналогов, а также рекомендации по установке и обслуживанию.
Грамотно подобранная направляющая — залог точности, надёжности и долговечности вашего оборудования. Не экономьте на расчётах и качестве — выбирайте профессиональный подход!
